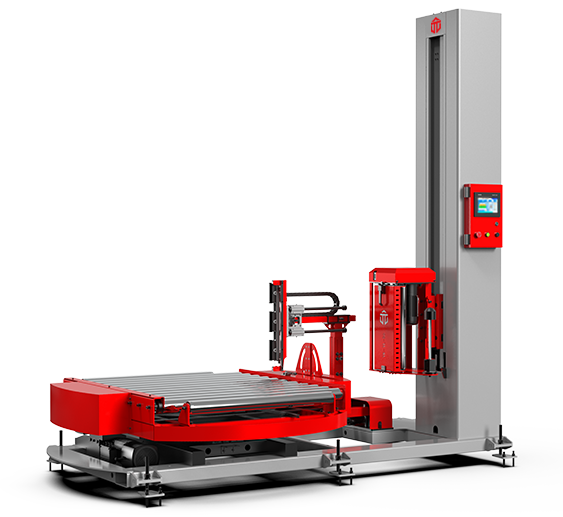

回转支承结构托盘在线缠绕机是采用精密回转支承驱动的流水线型自动化包装设备,依靠稳定回转结构带动托盘旋转,配合拉伸膜完成环绕裹包,实现货物固定、防尘、防潮、防撞一体化包装,可直接嵌入生产输送线,适用于物流、制造、化工等行业大批量托盘货物的连续打包作业。
该机三大优势突出:
1.承载稳定,回转支承结构承重强、转动平顺,可适配重型托盘,运行无晃动、磨损小,设备使用寿命更长。
2.在线高效,能与流水线无缝对接,货物自动进出、连续缠绕,省去人工转运,大幅提升包装产能。
3.裹包精准,传动精度高,膜张力与缠绕层数可控,包裹均匀紧实,包装质量稳定统一,有效降低物流运输中的货物破损率。
优势
技术参数
案例/视频

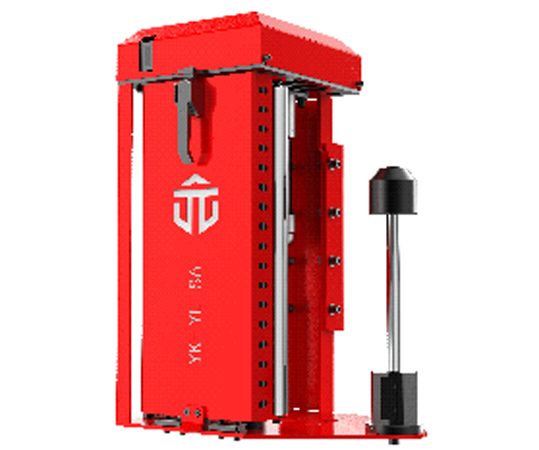

开门膜架
膜架在上膜座上带有机械阻拉功能:不论卷筒直径如何,可连续拉伸包装膜。 自动出膜检查采用压力传感器,模拟量/恒张力出膜,出膜更均匀。缠绕膜能够更有效的"抱紧"货物。开门换膜,节省穿膜时间,更具效率。

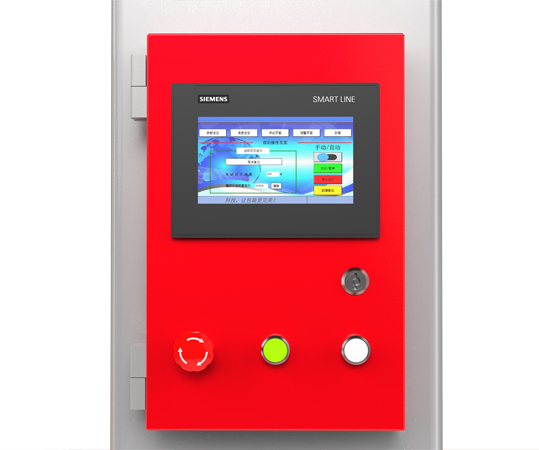

控制面板
全新设计的机械按钮控制面板,能轻松地设置所有程序功能,在控制面板上可实现的功能有:局部加固缠绕;3种操作设定存储;膜架升降速度、出膜速度、转盘速度可调;顶部或底部缠绕,计数器;键盘锁等。

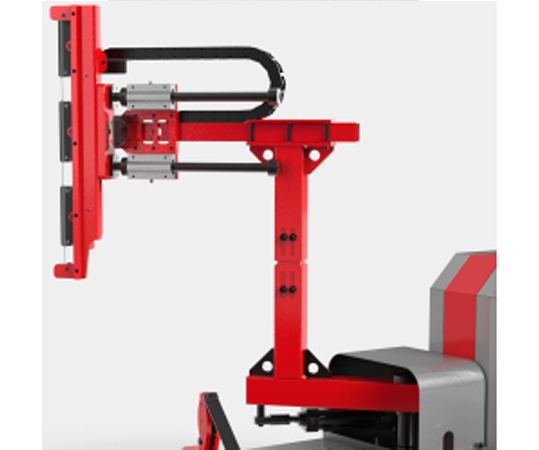

自动上断膜与焊膜单元
自动完成上膜和断膜,并确保缠绕膜与托盘货物的完美粘附,由气缸控制的新型铝制夹具可精准地夹持薄膜,并在切割过程中不会打滑。

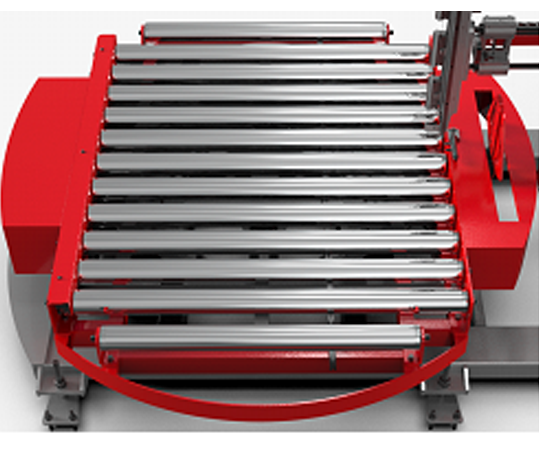

动力转台
动力转台采用镀锌辊筒及托盘回转支撑构成,传动安全可靠,亦可根据客户现成需求定制其它输送方式。
| 型号 | YK2000FHZ-PL |
|---|---|
| 转盘直径 | 1800/2000/2200mm |
| 转盘承重 | 1500/2000kg |
| 转盘转速 | 5-12rpm |
| 升降速度 | 2-5m/min |
| 包装效率 | 20-40pallet/hr |
| 薄膜预拉伸 | 250% |
| 适应产品尺寸(长x宽) | L800-1200*W800-1200mm |
| 包装高度 | 标准2000mm,2400/2600/2800/3000/3200可定制 |
| 电源电压 | AC220V 50/60HZ |
| 装机功率 | 3.5KW |
| 缠绕膜规格 | 500x250mm(内芯Φ76mm),重量:15kg,厚度:15-25μm |
