顶打式移栽加短护角打包机
- 产品介绍

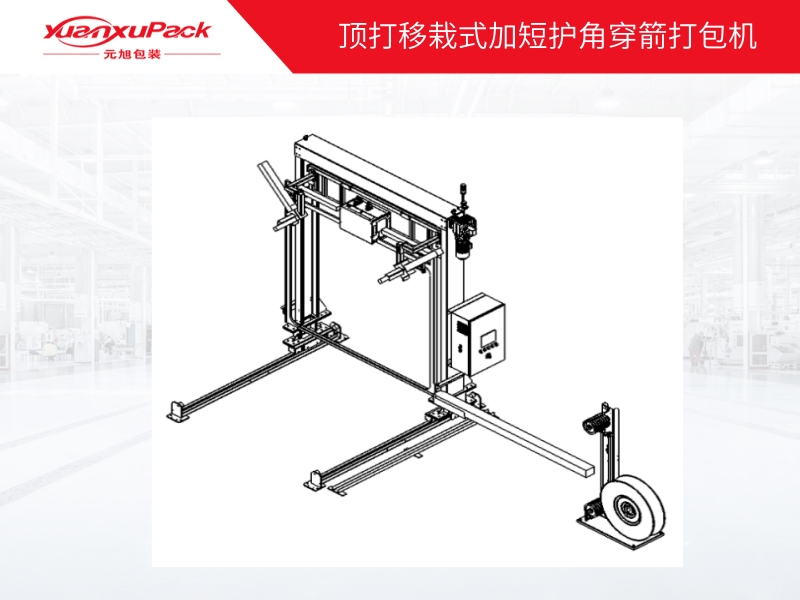

顶打式移栽加短护角打包机
自动化升降系统，自主检测物体高度穿带
整机可移动
捆扎时自动添加护角
机身一体化电气控制箱
快速穿箭对接机构
带盘车采用可移动电磁刹车式，具有更大的储带量
设备应用描述：
顶打式穿箭打包机是配备在包装线的输送系统中，通过水平穿箭的方式实现弓架闭合，将栈板和产品进行垂直方向的平行打包及添加护角，自动完成添加短护角、送带、收带、拉紧、摩擦焊接、剪带和脱扣一系列捆扎工序，接口位置在货物的顶部，捆扎牢靠美观，保证产品在运输、储存中不会产生因捆扎不牢而散落的现象。适用于长度、宽度有一定规律，高度变化较大的货物，最低打带货物可根据客户现场要求配置。
适用于：建材行业、电子制造行业、光伏组件行业、汽配行业、原纸行业等。
产品性能及优点：
牢固耐用的结构框架。
打包机芯可提供可靠的拉紧力和稳定的接口强度，设计简洁，更换容易，可大幅度提高打包效率。
机芯被牢固安置在升降机架上，通过导轨及可制动电机带动机架做前后移动。
可以离线或现场进行捆扎机芯维修，磨损件和备件更换方便。
捆扎带沿着货物通过捆扎机芯提供四周均衡的拉力。
带有穿箭机构可穿过托盘的空隙，特殊要求可配置双穿箭。
穿箭带有双侧光电检测托盘空隙是否存在堵塞。
根据进入货物的不同高度可自动检测。
设备采用德国西门子PLC及触摸屏，内建实时传感器及故障排除息，操作及问题排除更简单,快速恢复生产。
带有人机界面触摸屏的操作箱被安放在机身的机架立柱上。
友好的人机交互界面：人机界面图形化设计，简洁直观，易操作。
带有储带的电磁刹车式带盘车可储存收紧时多余的捆扎带，可安装20kg捆扎带。
卡带自动暂停，卡带排除后，无须重新穿带，可继续打包。
缺带自动检测，确保可靠打包出货。
自定义参数：位置自定义，适应不同应用场景；拉力自定义，适应多种产品需求，适应更多捆扎方式。
运动机构变频驱动：安全、可靠、平稳。
整机可移动，通过设定的位置精准打带捆扎。
短护角料仓位于升降架两侧，在捆扎时可自动添加护角。
技术数据：
捆扎带规格：PET:1608 符合国家标准）
捆扎带材料：PET:绿色压纹（符合国家标准）
捆扎带绕卷尺寸：内径406 mm 卷宽150--190 mm 卷重20kg
货物尺寸：L800-1200*W800-1200*H380-1800mm
机芯尺寸：L500mm×W300mm×H400mm
移栽行程：1700mm
机芯重量：约50kg
护角规格：W50*W50*L80*：T5
料仓容量：单个料仓100个
穿箭速度：约0.35m/s
移栽速度：约0.13m/s
送带速度：穿/退带2m/s 张紧0.15m/s
机架升降速度：约0.11m/s
单根捆扎时间：约20秒
捆扎拉紧力：500--2500N可调(根据捆扎带品质而异)
做扣方式：高强度的摩擦焊接
接口黏合长度：15--20mm
焊接偏差：<2mm
焊接强度：>90%（根据捆扎带品质而异）
黏合抗拉力：PET:约4000N
电源要求：ABC N PE AC380V 50Hz
控制：SIEMENS S7-200 smart 系列 PLC
控制电压：24 V DC
设备功率：约6kw
气压：5-6bar
最大耗气量：约250L/min
设备标准颜色:
机身框架 ：RAL7035
移动件 ：RAL1018
控制箱 ：RAL7035
