顶打式长护角一体机
- 产品介绍

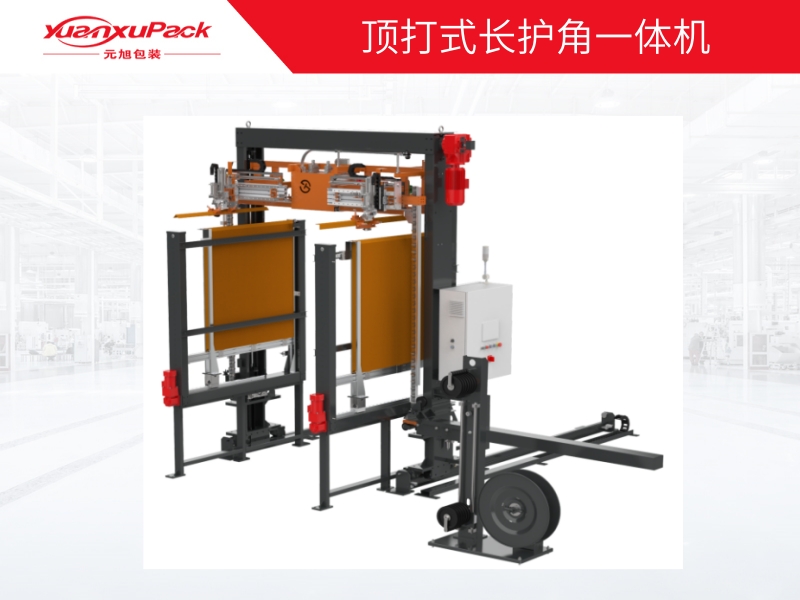

顶打式长护角一体机
机头在顶部
整机可移动
自动加长护角
任意高度穿带
采用直线导轨装置，打带时机芯根据拉紧力的大小自动浮动，保障货物四周的拉紧力均衡
捆扎方式：
顶打式长护角一体机是配备在包装线的输送系统中，应用于产品需要捆扎比较紧需要加护角防护的场景，防止在打带固定的过程中拉力过导致产品损伤
适用于：建材行业、电子制造行业、光伏组件行业、汽配行业、原纸行业等。
产品性能及优点：
牢固耐用的结构框架。
打包机芯可提供可靠的拉紧力和稳定的接口强度，设计简洁，更换容易，可大幅度提高打包效率。
机芯被牢固安置在升降机架上，通过导轨及可制动电机带动机架做前后移动。
可以离线或现场进行捆扎机芯维修，磨损件和备件更换方便。
捆扎带沿着货物通过捆扎机芯提供四周均衡的拉力。
带有穿箭机构可穿过托盘的空隙，特殊要求可配置双穿箭。
穿箭带有双侧光电检测托盘空隙是否存在堵塞。
根据进入货物的不同高度可自动检测。
设备采用德国西门子PLC及触摸屏，内建实时传感器及故障排除息，操作及问题排除更简单,快速恢复生产。
带有人机界面触摸屏的操作箱被安放在机身的机架立柱上。
友好的人机交互界面：人机界面图形化设计，简洁直观，易操作。
带有储带的电磁刹车式带盘车可储存收紧时多余的捆扎带，可安装20kg捆扎带。
卡带自动暂停，卡带排除后，无须重新穿带，可继续打包。
缺带自动检测，确保可靠打包出货。
自定义参数：位置自定义，适应不同应用场景；拉力自定义，适应多种产品需求，适应更多捆扎方式。
运动机构变频驱动：安全、可靠、平稳。
机头升降架上在机头两边各有一个可移动的长护角气动抓手
长护角料仓放在地上，并具备升降功能（可以选配数种不同尺寸的长护角料仓）
技术数据：
捆扎带宽度：16±0.5mm
捆扎带厚度：0.8±0.05mm
捆扎带材料：A型只适用PET带，B型可适用PP/PET
抗拉力：≥4400N
延伸率：12--16%
镰 刀 弯：≤120mm/2m
捆扎带绕卷尺寸：内径406 mm 卷宽150--190 mm 卷重20kg
机芯尺寸：约L500mm×W300mm×H360mm
机芯重量：约50kg
适应货物尺寸：L800-1200mm*W800-1200mm*600-H1800mm
护角规格：50W*50W*600-1300L*5t （单料仓承载30kg，约100个）
设备总重量：约500kg
穿箭速度：约0.35m/s
送带速度：穿/退带2m/s 张紧0.15m/s
机架升降速度：约0.11m/s
单根捆扎时间：约20秒
整体效率：90-95秒（一组护角，不含输送时间）
捆扎拉紧力：A型500-2500N;B型500--1500 N (可调整)
做扣方式：A型为摩擦焊接，B型热熔焊接
接口黏合长度：15--20mm
焊接偏差：<2mm
焊接强度：>90%（根据捆扎带品质而异）
电源要求：ABC N PE AC380V 50Hz
控制：SIEMENS S7-200 smart 系列 PLC
控制电压：24 V DC
设备功率：约5kw
气压：5-6bar
最大耗气量：约300L/min
设备标准颜色:
机身框架 ：RAL7035
移动件 ：RAL1018
控制箱 ：RAL7035
